米グラフィックスプロセッサー（ＧＰＵ）大手のエヌビディアが、来年リリース予定の次世代ＧＰＵ「Ampere」の生産をサムスン電子に委託し、極端紫外線（ＥＵＶ）リソグラフィー技術を利用した７ナノメートル製造プロセスを採用するとの報道について、エヌビディアのオペレーション部門のデボラ・ショキスＥＶＰ（エグゼクティブ・バイス・プレジデント）は、次世代ＧＰＵの生産は台湾積体電路製造（ＴＳＭＣ）にも委託すると説明した。８日付工商時報が報じた。
ショキスＥＶＰは「当社はこれまでＴＳＭＣとサムスンに生産を委託してきた。次世代ＧＰＵも両社に委託する」と表明した。

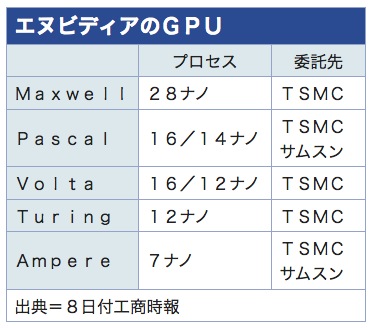

エヌビディアはここ数年、ＴＳＭＣとサムスンの製造プロセスを採用しており、ウエハー投入枚数ではＴＳＭＣがサムスンを上回る。現在量産中のアーキテクチャー「Turing（チューリング）」を採用するＧＰＵについては、ＴＳＭＣの12ナノ製造プロセスを採用しているようだ。
