ファウンドリー最大手、台湾積体電路製造（ＴＳＭＣ）の劉徳音（マーク・リュウ）共同執行長（ＣＥＯ、次期董事長）は７日、顧客の需要が非常に強いため、中国・南京市の12インチウエハー工場で来年５月から出荷を開始すると述べた。当初予定より約半年早まり、中国初の16ナノメートル製造プロセス量産拠点となる。業界関係者は、急速に台頭する中国半導体市場で先行メリットを享受し、巨大な商機を獲得すると予想した。８日付経済日報などが報じた。

劉共同執行長は、昨年は顧客470社の9,200種類の製品をウエハー1,100万枚分生産したと述べ、協力メーカーに感謝の意を示した（７日＝中央社）

　劉共同執行長は、ＴＳＭＣのサプライチェーン・マネジメント・フォーラムで、これらロードマップを説明した。

　南京工場は、16ナノ立体トランジスタ（FinFET、フィン型電界効果トランジスタ）プロセスで、月産能力２万枚の計画だ。劉共同執行長は、南京に設計サービスセンターも設立し、現地の顧客に対応すると述べた。

　南京工場の投資額は最大30億米ドルで、台湾企業として過去最大規模の中国投資だ。張忠謀（モリス・チャン）董事長はこれまでに、中国初の16ナノ量産拠点として、中国のファウンドリーの水準を引き上げ、中台提携が緊密化すると語っている。

７ナノ生産開始

　劉共同執行長は、７ナノプロセスは新竹科学工業園区（竹科）Fab12で生産を開始しているほか、中部科学工業園区（中科）Fab15の第５～６期で生産する予定で、中科Fab15は第７期拡張も予定していると説明した。劉共同執行長はまた、７ナノプロセスは顧客40社以上の採用が決まっており、来年フル稼働になると見通しを示した。

　５ナノプロセスでは、来年南部科学工業園区（南科）Fab18を着工し、2019年上半期にリスク生産（試験的な生産）を行う予定で、ＥＵＶ（極端紫外線）リソグラフィー技術を導入する。設備業者によると、月産能力は10万枚、投資額は4,000億～5,000億台湾元（約１兆5,000億～１兆9,000億円）。

　３ナノプロセスでは、20年に南科で工場を建設する予定で、投資額は200億米ドルを超える。量産は22年の予定だ。

　ＴＳＭＣは従来、受注が確定してから工場を拡張する傾向があるため、５ナノと３ナノで１兆元を越える大規模投資から、今後５年の売上高、利益が過去最高を更新し続けると予想されている。

ＡＩと５Ｇ、先進プロセス需要増

　劉共同執行長は、ＡＩ（人工知能）と第５世代移動通信規格（５Ｇ）は７ナノ以降の先進プロセスが必要で、ＴＳＭＣに力強い成長をもたらすと述べた。

　劉共同執行長は、スマートフォン３億台以上に既にニューラルネットワーク（神経回路網、ＮＮ）が採用されるなどＡＩの応用が広がっているほか、５Ｇでデバイス間の連結や通話が加速し、スマート化が進むと述べた。５Ｇは19年に商用化すると、市場調査会社より１年早い予想を示した。

　劉共同執行長はさらに、ＡＩと５Ｇは、ＴＳＭＣが２年かけて構築した▽スマートフォン▽高性能計算（ハイパフォーマンスコンピューティング、ＨＰＣ）▽ＩｏＴ（モノのインターネット）▽カーエレクトロニクス──の４つのプラットフォームで発展すると語った。

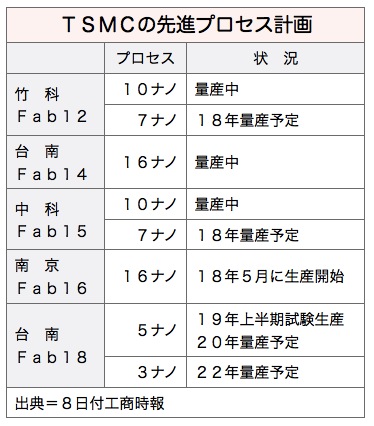

【表】
